Ротари -упаковочный аппарат
Huida Packing
Ротари готовый пакетный пакетный аппарат

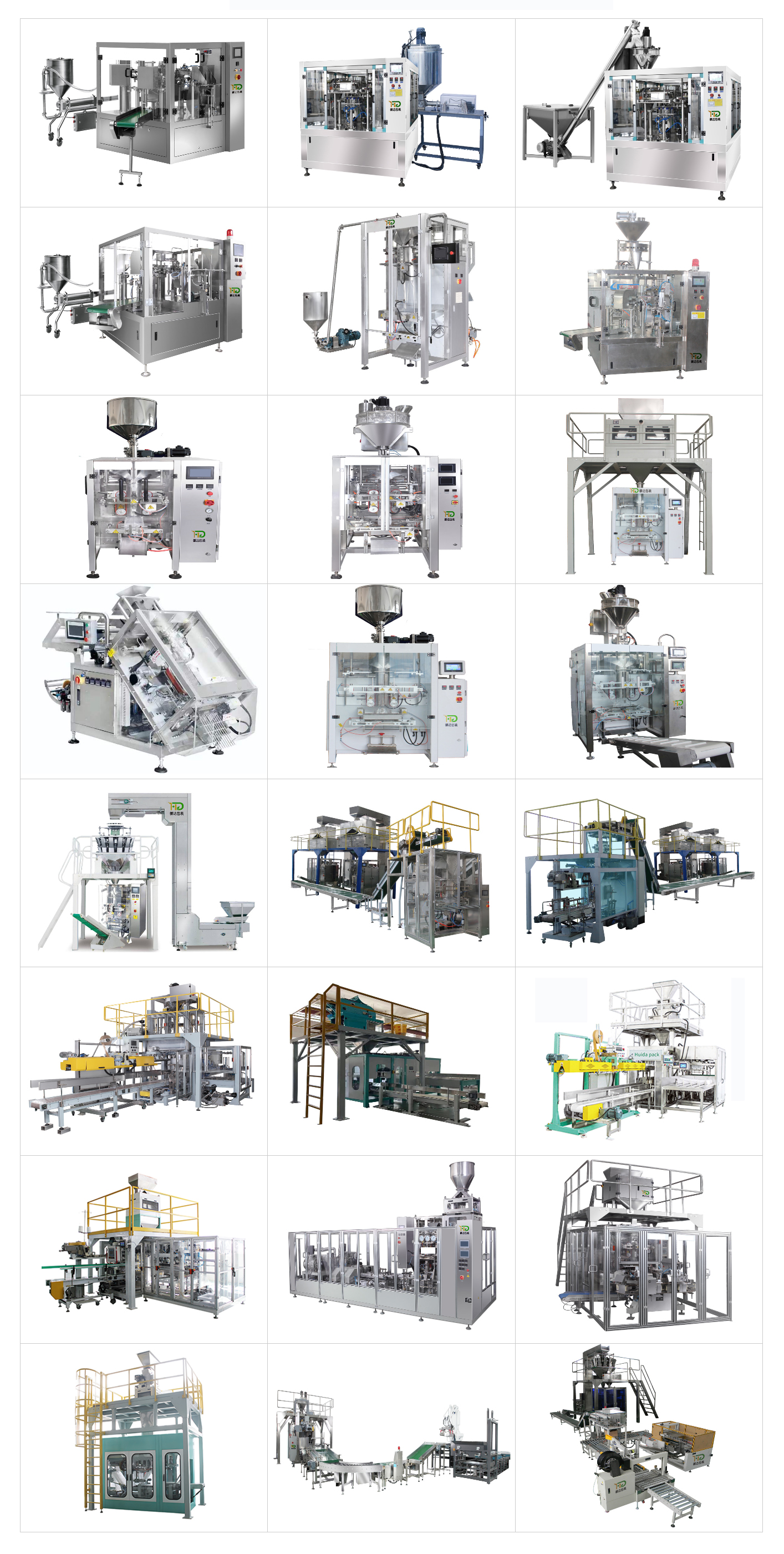

Huida Packing Machine Co., Ltd. является комплексным производителем и поставщиком упаковочных машин, который занимается исследованиями, разработкой, производством и маркетингом интеллектуальной упаковочной машины.
Премированная пакетная упаковочная машина для мешочков - это автоматическая упаковочная машина, которая автоматическая кормление и пакеты собирает мешочки, кодирование, открывают мешочки, заполняют продукты в мешочки, затем герметизируют и вывод.

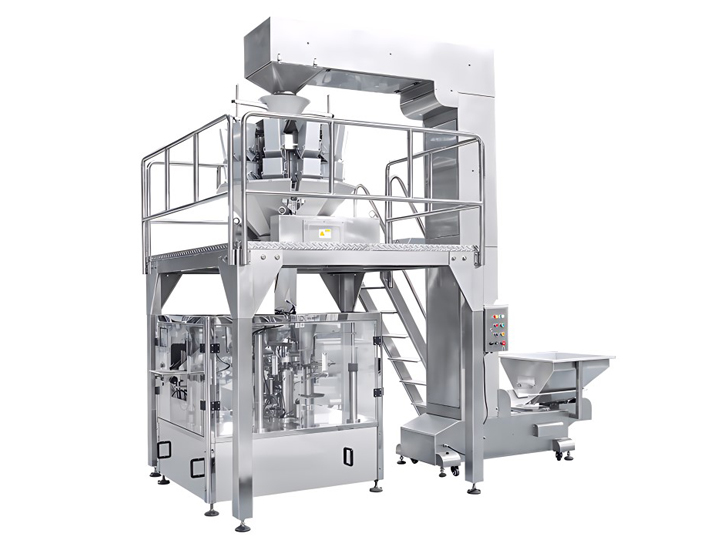

Оснащен лифтом Z-формы и комбинированной шкалой, он широко применяется к конфет, микроволновой попкорн, печенью, орехам, рису, кофейным зернам, сельскохозяйственным культурам, арахису и т. Д.
Вратно-предварительно предварительно наполняющий мешочек и уплотнение в сочетании с системой подачи шнека/агитатора, наполнителем 30-50 л, подъемным конвейером, подходящим для упаковки порошковой упаковки с предварительно сформированной сумкой, такого как порошок молока, мука, кофейный порошок, глюкоза, глутамат монозодий, приправы, стиральный порошок, химические материалы, тонкий белый сахар, порошок нарезов, красавица, энимиики, энзийс, то, что упоминание, то, что употребляет, нуждается, на высоком сахаре и т. Д. Вес и хрупкая массовая упаковка.
Порошковой ротационный добыча для упаковочной машины.
В последние годы машины для упаковочных пакетов с постоянными мешочками постепенно занимали доминирующее положение на рынке упаковки. Многие преимущества готовой сумки, такие как отличный внешний вид, переносное наполнение и герметизация, а также экономия материала и экономии затрат на рабочую силу, делают его первым выбором потребителей. Премиальная сумка предоставляет производителям больше вариантов упаковки, методами обработки материалов и полностью автоматизированными решениями. Предварительный мешочек может быть плоским мешочком, плоским нижним мешочком, пакетом Gusset или стойкой мешочкой с застежкой-молнией или без нее.

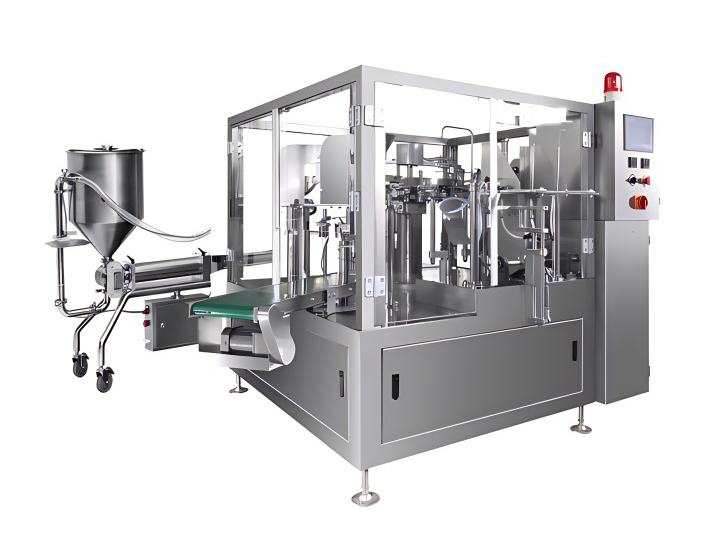

Жидкая паста выставьте машину для мешочка и уплотнение.
Встаньте на мешочковую начинку и уплотнительную машину, широко используемая упаковка жидкости.
Прамадное дородовое молнии на молнии кетчуп /соус /соус /арахисовое масло /паста /масло /коллагеновое пептидное напиток /машины для упаковочного упаковки стирки.
1. Жидкий материал: моющее средство, фруктовый сок, напитки, вино Miller, соевый соус, рисовый уксус и т. Д.
2. Жирный жидкий материал: томатный соус, арахисовое масло, джем, соус чили, фасоль и т. Д.
3. Другие материалы могут быть в мешках.
Ротари готовый пакетный пакетный аппарат
Huida Packing Machine Co., Ltd. является комплексным производителем и поставщиком упаковочных машин, который занимается исследованиями, разработкой, производством и маркетингом интеллектуальной упаковочной машины.
Премированная пакетная упаковочная машина для мешочков - это автоматическая упаковочная машина, которая автоматическая кормление и пакеты собирает мешочки, кодирование, открывают мешочки, заполняют продукты в мешочки, затем герметизируют и вывод.
Оснащен лифтом Z-формы и комбинированной шкалой, он широко применяется к конфет, микроволновой попкорн, печенью, орехам, рису, кофейным зернам, сельскохозяйственным культурам, арахису и т. Д.
Вратно-предварительно предварительно наполняющий мешочек и уплотнение в сочетании с системой подачи шнека/агитатора, наполнителем 30-50 л, подъемным конвейером, подходящим для упаковки порошковой упаковки с предварительно сформированной сумкой, такого как порошок молока, мука, кофейный порошок, глюкоза, глутамат монозодий, приправы, стиральный порошок, химические материалы, тонкий белый сахар, порошок нарезов, красавица, энимиики, энзийс, то, что упоминание, то, что употребляет, нуждается, на высоком сахаре и т. Д. Вес и хрупкая массовая упаковка.
Порошковой ротационный добыча для упаковочной машины.
В последние годы машины для упаковочных пакетов с постоянными мешочками постепенно занимали доминирующее положение на рынке упаковки. Многие преимущества готовой сумки, такие как отличный внешний вид, переносное наполнение и герметизация, а также экономия материала и экономии затрат на рабочую силу, делают его первым выбором потребителей. Премиальная сумка предоставляет производителям больше вариантов упаковки, методами обработки материалов и полностью автоматизированными решениями. Предварительный мешочек может быть плоским мешочком, плоским нижним мешочком, пакетом Gusset или стойкой мешочкой с застежкой-молнией или без нее.
Жидкая паста выставьте машину для мешочка и уплотнение.
Встаньте на мешочковую начинку и уплотнительную машину, широко используемая упаковка жидкости.
Прамадное дородовое молнии на молнии кетчуп /соус /соус /арахисовое масло /паста /масло /коллагеновое пептидное напиток /машины для упаковочного упаковки стирки.
1. Жидкий материал: моющее средство, фруктовый сок, напитки, вино Miller, соевый соус, рисовый уксус и т. Д.
2. Жирный жидкий материал: томатный соус, арахисовое масло, джем, соус чили, фасоль и т. Д.
3. Другие материалы могут быть в мешках.
VFS5000/7300 A5 Automatic Stabilo & Quad Bag Making Make Machine.
Подходит для количественной упаковки множества нерегулярных материалов, таких как закуски (картофельные чипсы, рисовые крекеры, конфеты), орехи (грецкие орехи, фисташки, фундит и т. Д.), Замороженные продукты (пельмени, креветки, замороженные овощи) и различные другие материалы с нерегулярными веществами, такими как Granules, Chuns.
Модель | Внешние размеры (L × w × h) мм | Тип сумки | Диапазон ширины сумки (L × w) мм | Скорость упаковки сумки/мин | Удостоверение личности катушки | Максимум допустимый OD катушки | Потребность сжатого воздуха | Источник питания |
VFS5000A5 | 2455 × 1230 × 1660 | Quad Sag, сумка с ударом отверстия | 1 、 Ширина передней поверхности: 50 ~ 190 2 、 Ширина боковой поверхности: 50 ~ 90 3 、 Ширина углового уплотнения: 5 ~ 8 4 、 Диапазон длины сумки: 100-350 мм 5 、 Max.width of упаковочного материала: 520 мм | 15 ~ 55 | FP75 мм | FP450 мм | 0,6 МПа 350 л/мин | 380 В 50 ~ 60 Гц 3 кВт |
VFS7300A5 | 2550 × 1420 × 1930 | 1 、 Ширина передней поверхности: 60 ~ 260 2 、 Ширина боковой поверхности: 60 ~ 120 3 、 Ширина угловой печати: 5 ~ 10 4 、 Диапазон длины мешка: 100-460 мм 5 、 Max.width of Wackaging Material: 730 мм | 2 ~ 45 | Ф.А.55 мм | FP450 мм | 0,6 МПа 0,36 л/мин | 380 В 50 ~ 60 Гц 3 кВт |
Соль, зерновой упаковочный аппарат
VFS5000D Объемная чашка
Введение:
Эта единица машины состоит из системы наполнения объемной чашки и машины с вертикальным наполнителем VFS5000. Упаковка, контактные детали материала будут изготовлены из нержавеющей стали 316L.
Модель | Размер сумки (мм) | Диапазон измерения | Измерение точности | Скорость упаковки (сумки/мин) |
VFS5000DS | (80 ~ 300) × (80 ~ 200) | 100 г ~ 1000 г (объем чашки будет производиться в соответствии с материалом) | 1% | 50-70 |
Вертикальная упаковочная единица - классическая единая единица
VFS320/5000D/5000B/7300B/9000/1100/1500/1700 Вертикальный наполнительный упаковочный аппарат.
Модель | Внешние размеры (L × w × h) мм | Тип сумки | Диапазон ширины сумки (L × w) мм | Скорость упаковки сумки/мин | Удостоверение личности катушки | Максимум допустимый OD катушки | Потребность сжатого воздуха | Источник питания |
VFS320 | 1050 × 800 × 1010 | Сумка для подушки, сумка из гуссе | (80 ~ 200) × (80 ~ 150) | 40 ~ 80 | FP72 мм | FP400 мм | 0,6 МПа 350 л/мин | 380 В 50 ~ 60 Гц 3 кВт |
VFS5000D | 1470 × 988 × 1400 | (80 ~ 280) × (80 ~ 200) | 30 ~ 80 | Ф.А.55 мм | PP400 мм | 0,6 МПа 0,36 л/мин | 380 В 50 ~ 60 Гц 3 кВт | |
VFS5000B | 1800 × 1220 × 1680 | (100 ~ 350) × (100 ~ 250) | 20 ~ 90 | Φ75 мм | Φ450 мм | 0,6 МПа 350L/мин | 380 В 50 ~ 60 Гц 5,5 кВт | |
VFS7300B | 1854 × 1440 × 1930 | (100 ~ 460) × (100 ~ 350) | 30 ~ 80 | Φ75 мм | Φ500 мм | 0,6 МПа 350L/мин | 380 В 50 ~ 60 Гц 6 кВт | |
VFS9000 | 1900 × 1470 × 2080 | (300-650) × (300-450) | 20 ~ 60 | Φ75 мм | φ450 мм | 0,6 ~ 0,8 МПа 350 л/мин | 380 В 50 ~ 60 Гц 6 кВт | |
VFS1100 | 2150 × 1750 × 2300 | (300-650) × (300-550) | 5-30 | Φ75 мм | Φ600 мм | 0,6 ~ 0,8 МПа 300 л/мин | 380 В 50 ~ 60 Гц 6,5 кВт | |
VFS1500 | 2210 × 2191 × 2572 | (300 ~ 1000) × (350 ~ 750) | 5 ~ 15 | Φ75 мм | Φ600 мм | 0,6 МПа 360 л/мин | 380 В ± 10% 50 Гц 8 кВт | |
VFS1700 | 6000 × 6000 × 9345 | (300 ~ 1000) × (500 ~ 850) | 2 ~ 5 | Φ75 мм | Φ600 мм | 0,8 МПа 360 л/мин | 380 В ± 10% 50 Гц 11 кВт |
Технические функции:
1. Оснащен датчиком. Проверьте цветную марку на длину сумки
2. Пленка, вытягивающая централизованная система
3. Film Easy и подключите блок легко сменить рулон пленки
4. Потягивание фильма- Серво
5. Горизонтальное герметинг- сервопривод
6. Вертикальный герметичный- пневматический
7. Система раскручивания моторной пленки для вождения
8. Разделение умеренного , пленка, печатная лента, пленка, используемая, блокировка дверей имеет проверку датчиков, а на экране показывают сигналы тревоги.
9. Иметь пленку антистатическую функцию
10. Didiamond Plate образует воротник
11. дисплей сенсорного экрана HMI
12. Выход из экстракции пыли в образующейся трубе
13. Пневматический воздушный вал
14. Устройство удаления воздуха (система отверстий для штифта)
Опционные детали:
1. Многополосный комбинированный взвешители: подходит для количественной упаковки различных нерегулярных материалов, таких как закуски (картофельные чипсы, рисовые крекеры, конфеты), орехи (грецкие орехи, фистахи, фундук и т. Д.), Замороженные продукты (аточки, креветки, замороженные ветви) и различные другие материалы с помощью вроде, вроде, так.
2. Линейный взвешитель: идеально подходит для упаковки удельных гравитационных материалов, которые небольшие по размеру частиц и весят более 1 кг, такие как рис, бобы, соль, белый сахар и другие подобные материалы.
3. Объемные чашки наполнителя: подходит для упаковки однородных удельных гравитационных материалов, которые небольшие по размеру частиц и весят менее 1 кг, такие как рис, бобы, соль, белый сахар и другие подобные материалы.
4. Наполнитель шнека: предназначен для упаковки ультра слабых порошков, таких как рисовая мука, порошок молока, строительные материалы, порошок кофе, приправа и тонер.
5. Жидкий наполнительный насос: идеально подходит для упаковки пасты, таких как паста из фасоли, паста, архитектурное покрытие и другие подобные материалы.
6. Машина для подсчета вибраций: подходит для упаковки мелких предметов, таких как конфеты, оборудование, трубы и фитинги и другие подобные материалы.
VFS5000/7300 A5 Automatic Stabilo & Quad Bag Making Make Machine.
Подходит для количественной упаковки множества нерегулярных материалов, таких как закуски (картофельные чипсы, рисовые крекеры, конфеты), орехи (грецкие орехи, фисташки, фундит и т. Д.), Замороженные продукты (пельмени, креветки, замороженные овощи) и различные другие материалы с нерегулярными веществами, такими как Granules, Chuns.
Модель | Внешние размеры (L × w × h) мм | Тип сумки | Диапазон ширины сумки (L × w) мм | Скорость упаковки сумки/мин | Удостоверение личности катушки | Максимум допустимый OD катушки | Потребность сжатого воздуха | Источник питания |
VFS5000A5 | 2455 × 1230 × 1660 | Quad Sag, сумка с ударом отверстия | 1 、 Ширина передней поверхности: 50 ~ 190 2 、 Ширина боковой поверхности: 50 ~ 90 3 、 Ширина углового уплотнения: 5 ~ 8 4 、 Диапазон длины сумки: 100-350 мм 5 、 Max.width of упаковочного материала: 520 мм | 15 ~ 55 | FP75 мм | FP450 мм | 0,6 МПа 350 л/мин | 380 В 50 ~ 60 Гц 3 кВт |
VFS7300A5 | 2550 × 1420 × 1930 | 1 、 Ширина передней поверхности: 60 ~ 260 2 、 Ширина боковой поверхности: 60 ~ 120 3 、 Ширина угловой печати: 5 ~ 10 4 、 Диапазон длины мешка: 100-460 мм 5 、 Max.width of Wackaging Material: 730 мм | 2 ~ 45 | Ф.А.55 мм | FP450 мм | 0,6 МПа 0,36 л/мин | 380 В 50 ~ 60 Гц 3 кВт |
Соль, зерновой упаковочный аппарат
VFS5000D Объемная чашка
Введение:
Эта единица машины состоит из системы наполнения объемной чашки и машины с вертикальным наполнителем VFS5000. Упаковка, контактные детали материала будут изготовлены из нержавеющей стали 316L.
Модель | Размер сумки (мм) | Диапазон измерения | Измерение точности | Скорость упаковки (сумки/мин) |
VFS5000DS | (80 ~ 300) × (80 ~ 200) | 100 г ~ 1000 г (объем чашки будет производиться в соответствии с материалом) | 1% | 50-70 |
Вертикальная упаковочная единица - классическая единая единица
VFS320/5000D/5000B/7300B/9000/1100/1500/1700 Вертикальный наполнительный упаковочный аппарат.
Модель | Внешние размеры (L × w × h) мм | Тип сумки | Диапазон ширины сумки (L × w) мм | Скорость упаковки сумки/мин | Удостоверение личности катушки | Максимум допустимый OD катушки | Потребность сжатого воздуха | Источник питания |
VFS320 | 1050 × 800 × 1010 | Сумка для подушки, сумка из гуссе | (80 ~ 200) × (80 ~ 150) | 40 ~ 80 | FP72 мм | FP400 мм | 0,6 МПа 350 л/мин | 380 В 50 ~ 60 Гц 3 кВт |
VFS5000D | 1470 × 988 × 1400 | (80 ~ 280) × (80 ~ 200) | 30 ~ 80 | Ф.А.55 мм | PP400 мм | 0,6 МПа 0,36 л/мин | 380 В 50 ~ 60 Гц 3 кВт | |
VFS5000B | 1800 × 1220 × 1680 | (100 ~ 350) × (100 ~ 250) | 20 ~ 90 | Φ75 мм | Φ450 мм | 0,6 МПа 350L/мин | 380 В 50 ~ 60 Гц 5,5 кВт | |
VFS7300B | 1854 × 1440 × 1930 | (100 ~ 460) × (100 ~ 350) | 30 ~ 80 | Φ75 мм | Φ500 мм | 0,6 МПа 350L/мин | 380 В 50 ~ 60 Гц 6 кВт | |
VFS9000 | 1900 × 1470 × 2080 | (300-650) × (300-450) | 20 ~ 60 | Φ75 мм | φ450 мм | 0,6 ~ 0,8 МПа 350 л/мин | 380 В 50 ~ 60 Гц 6 кВт | |
VFS1100 | 2150 × 1750 × 2300 | (300-650) × (300-550) | 5-30 | Φ75 мм | Φ600 мм | 0,6 ~ 0,8 МПа 300 л/мин | 380 В 50 ~ 60 Гц 6,5 кВт | |
VFS1500 | 2210 × 2191 × 2572 | (300 ~ 1000) × (350 ~ 750) | 5 ~ 15 | Φ75 мм | Φ600 мм | 0,6 МПа 360 л/мин | 380 В ± 10% 50 Гц 8 кВт | |
VFS1700 | 6000 × 6000 × 9345 | (300 ~ 1000) × (500 ~ 850) | 2 ~ 5 | Φ75 мм | Φ600 мм | 0,8 МПа 360 л/мин | 380 В ± 10% 50 Гц 11 кВт |
Технические функции:
1. Оснащен датчиком. Проверьте цветную марку на длину сумки
2. Пленка, вытягивающая централизованная система
3. Film Easy и подключите блок легко сменить рулон пленки
4. Потягивание фильма- Серво
5. Горизонтальное герметинг- сервопривод
6. Вертикальный герметичный- пневматический
7. Система раскручивания моторной пленки для вождения
8. Разделение умеренного , пленка, печатная лента, пленка, используемая, блокировка дверей имеет проверку датчиков, а на экране показывают сигналы тревоги.
9. Иметь пленку антистатическую функцию
10. Didiamond Plate образует воротник
11. дисплей сенсорного экрана HMI
12. Выход из экстракции пыли в образующейся трубе
13. Пневматический воздушный вал
14. Устройство удаления воздуха (система отверстий для штифта)
Опционные детали:
1. Многополосный комбинированный взвешители: подходит для количественной упаковки различных нерегулярных материалов, таких как закуски (картофельные чипсы, рисовые крекеры, конфеты), орехи (грецкие орехи, фистахи, фундук и т. Д.), Замороженные продукты (аточки, креветки, замороженные ветви) и различные другие материалы с помощью вроде, вроде, так.
2. Линейный взвешитель: идеально подходит для упаковки удельных гравитационных материалов, которые небольшие по размеру частиц и весят более 1 кг, такие как рис, бобы, соль, белый сахар и другие подобные материалы.
3. Объемные чашки наполнителя: подходит для упаковки однородных удельных гравитационных материалов, которые небольшие по размеру частиц и весят менее 1 кг, такие как рис, бобы, соль, белый сахар и другие подобные материалы.
4. Наполнитель шнека: предназначен для упаковки ультра слабых порошков, таких как рисовая мука, порошок молока, строительные материалы, порошок кофе, приправа и тонер.
5. Жидкий наполнительный насос: идеально подходит для упаковки пасты, таких как паста из фасоли, паста, архитектурное покрытие и другие подобные материалы.
6. Машина для подсчета вибраций: подходит для упаковки мелких предметов, таких как конфеты, оборудование, трубы и фитинги и другие подобные материалы.
